در طراحی شبکههای دیتاسنتری و Enterprise، افزایش پایداری، افزونگی و پهنای باند بدون بههمریختن توپولوژی شبکه، یکی از چالشهای اصلی مهندسان شبکه است. سیسکو برای پاسخ به این نیاز، قابلیتهای مختلفی را ارائه داده که یکی از مهمترین آنها Virtual Port Channelیا vPC در سوئیچهای Nexus است.
vPC باعث میشود لینکهای عضو vPC در سمت Downstream توسط STP بلاک نشوند؛ با این حال STP معمولا همچنان فعال و لازم است تا از Loop در سایر بخشهای L2 جلوگیری شود.
دوره پیشرفته Cisco Nexus vPC
دوره Cisco Nexus vPC در نتویپرایم بهصورت تخصصی به آموزش تکنولوژی vPC میپردازد؛ قابلیتی کلیدی در سوئیچهای Cisco Nexus که نقش مهمی در طراحی شبکههای دیتاسنتری پایدار و مقیاسپذیر دارد.

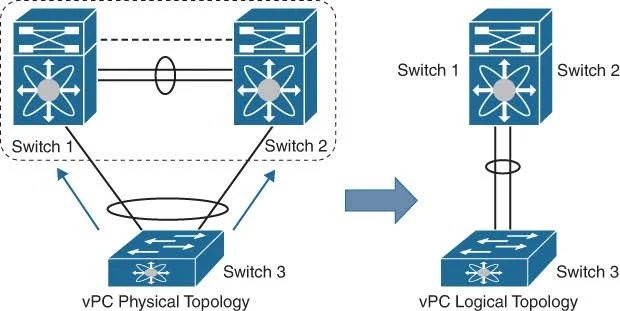

vPC یا Virtual Port Channel در سیسکو چیست؟
vPC اجازه میدهد دو Port-Channel مستقل (یکی روی هر Nexus) با یک vPC ID مشترک بهصورت یک Port-Channel منطقی واحد، از دید دستگاه مقابل عمل کنند.
در این حالت، از دید دستگاه مقابل، Port-Channel واحد تشکیل میشود؛ اما در واقع دستگاه هنوز با دو Chassis جدا هستند و هر کدام control-plane و management مستقل دارند؛ vPC آنها را فقط در سطح L2 و Port-Channel برای دستگاه مقابل همرفتار میکند (نه اینکه مثل VSS یک control-plane واحد بسازد).
در vPC:
- لینکها بهصورت Active/Active عمل میکنند؛
- ترافیک بین لینکها توزیع میشود؛
- افزونگی واقعی در سطح سوئیچ فراهم میشود؛
- در یک اتصال dual-homed به vPC domain، STP معمولاً لینکهای vPC را بلاک نمیکند؛ اما STP ممکن است در سایر نقاط شبکه هنوز لینکهایی را بلاک کند (مثلاً اگر جای دیگری Loop داشته باشید).
آشنایی با اجزاء vPC
در معماری vPC، چند جزء کلیدی وجود دارد که با همکاری یکدیگر امکان اتصال یک دستگاه به دو سوئیچ فیزیکی مجزا را فراهم میکنند؛ بهطوری که از دید دستگاه متصل، همهچیز مانند اتصال به یک سوئیچ منطقی واحد دیده میشود.
اجزاء vPC
| اجزاء vPC | توضیحات | نکات کلیدی |
|---|---|---|
| vPC Peers | دو سوئیچ Nexus که vPC را میسازند | مدیریت مستقل، عملکرد همزمان |
| vPC Peer Link | لینک حیاتی بین vPC Peerها برای همگامسازی State و عبور برخی ترافیکها | حیاتیترین لینک، معمولاً بصورت Port-Channel |
| vPC Peer-Keepalive Link | لینک لایه ۳ برای بررسی سلامت Peer مقابل | بدون عبور دیتا، اغلب روی شبکه OOB |
| vPC Member Port | پورتهای عضو vPC | در هر دو سوئیچ وجود دارد |
| vPC Domain | ساختار منطقی شامل دو Peer و لینکها | محدوده اعمال تنظیمات vPC |
| Orphan Device | دستگاهیست که فقط به یکی از vPC Peerها وصل است | این دستگاه عضو vPC نیست، اما داخل vPC domain وجود دارد |
| Orphan Port | پورت متصل به Orphan Device | نیازمند ملاحظات Failover |
نحوه عملکرد vPC چگونه است؟
پس از راهاندازی vPC، دستگاههای متصل به دو سوئیچ Nexus رفتاری مشابه اتصال به یک سوئیچ منطقی واحد خواهند داشت.
در این حالت، هر دو لینک بهصورت همزمان فعال هستند و پروتکل Spanning Tree لینکهای موازی را بلاک نمیکند. نتیجه این معماری، استفاده کامل از پهنای باند موجود، توزیع متوازن ترافیک و کاهش محدودیتهای رایج STP در سناریوهای dual-homing است؛ چون لینکهای vPC معمولاً بلاک نمیشوند، ولی STP همچنان برای جلوگیری از Loop در سایر بخشهای لایه 2 لازم است.
در صورت خرابی یک Peer، ارتباط معمولاً سریع و پایدار ادامه پیدا میکند، اما ممکن است مقدار کمی packet loss/اختلال لحظهای رخ دهد (بسته به نوع ترافیک، FHRP، و تنظیمات مثل peer-gateway و…).
این رفتار باعث افزایش سطح High Availability در شبکه میشود و افزونگی را در سطحی فراتر از یک سوئیچ منفرد فراهم میکند؛ موضوعی که vPC را به انتخابی عالی برای شبکههای دیتاسنتری و محیطهای حیاتی تبدیل کرده است.
مزایا و محدودیتهای vPC در سوئیچهای Nexus
vPC در سوئیچهای Cisco Nexus با هدف افزایش دسترسپذیری و کارایی در شبکههای دیتاسنتری طراحی شده است.
این فناوری امکان اتصال همزمان تجهیزات به دو سوئیچ مجزا را فراهم میکند و در نتیجه، افزونگی، استفاده بهینه از پهنای باند و حذف محدودیتهای سنتی Spanning Tree در لایه 2 را به همراه دارد.
با این حال، vPC نیازمند طراحی و پیکربندی دقیق است و برخی محدودیتهای فنی مانند وابستگی به همگامسازی صحیح بین سوئیچها و محدودیتهای مرتبط با مدل سختافزاری را به همراه دارد.
بنابراین، بهرهگیری موفق از vPC مستلزم شناخت کامل مزایا و چالشهای آن در مرحله طراحی شبکه است.
مزایای vPC
از مهم ترین مزایای vPC میتوان به موارد زیر اشاره کرد:
1. افزونگی (Redundancy)
با استفاده از vPC، در صورت خرابی یکی از سوئیچها یا قطع یکی از لینکها، ارتباط شبکه با حداقل اختلال حفظ میشود و در بسیاری از سناریوها Failover بسیار سریع است؛ با این حال ممکن است packet loss کوتاهمدت رخ دهد.
این معماری نقطه شکست واحد (Single Point of Failure) را حذف کرده و دسترسپذیری شبکه را بهطور محسوسی افزایش میدهد.
2. افزایش پهنای باند موثر
تمام لینکهای عضو vPC بهصورت همزمان در وضعیت Active Active هستند و ترافیک میتواند از هر دو سوئیچ فوروارد شود؛ اما توزیع ترافیک بر اساس hashing انجام میشود و هر flow معمولاً روی یک لینک مینشیند.
در واقع همه لینکهای عضو vPC Active هستند و ترافیک روی هر دو سوئیچ میتواند فوروارد شود؛ اما توزیع ترافیک بر اساس hashing (مثل src/dst MAC/IP/port) انجام میشود، بنابراین یک «جریان» (flow) معمولاً روی یکی از لینکها میافتد و جمع چند جریان بین لینکها پخش میشود.
3. حذف محدودیتهای Spanning Tree در لایه 2
vPC محدودیتهای STP را در سناریوی dual-homing به vPC domain کاهش میدهد (لینکها بلاک نمیشوند)، اما STP هنوز برای جلوگیری از Loop در سایر مسیرهای لایه 2 مورد نیاز است.
4. سادگی در دید دستگاههای متصل
دستگاههای متصل مانند سرورها یا سوئیچهای Access، دو سوئیچ Nexus را بهصورت یک موجودیت منطقی واحد میبینند. این موضوع طراحی و پیکربندی سمت کاربر را سادهتر میکند.
5. مقیاسپذیری مناسب در دیتاسنتر
vPC امکان اضافه کردن سرورها یا سوئیچهای جدید را بدون ایجاد پیچیدگی در توپولوژی شبکه فراهم میکند و برای محیطهای دیتاسنتری و معماریهای مدرن بسیار کارآمد است.
محدودیتهای vPC
از محدودیتهای vPC میتوانیم به موارد زیر اشاره داشته باشیم:
1. پیچیدگی در پیکربندی و طراحی
راهاندازی صحیح vPC نیازمند طراحی دقیق و رعایت Best Practiceهاست. هرگونه اشتباه در تنظیمات Peer Link، Keepalive یا Port-Channel میتواند منجر به اختلال در کل vPC Domain شود.
2. محدودیت وابسته به مدل سوئیچ
تعداد vPCها، تعداد Member Portها و ظرفیت کلی vPC به مدل و سری سوئیچهای Nexus وابسته است و در طراحی شبکه، میبایست این محدودیتها در نظر گرفته شوند.
3. وابستگی به همگامسازی دقیق اطلاعات
عملکرد پایدار vPC وابسته به همگامسازی صحیح اطلاعات کنترلی و جدولهای MAC بین vPC Peerهاست. هرگونه ناهماهنگی میتواند به شرایط خاصی مانند Dual-Active یا از دست رفتن ترافیک منجر شود.
البته Dual-Active معمولاً وقتی رخ میدهد که Peer-Link از کار بیفتد و همزمان مکانیزمهای تشخیص Peer (مثل keepalive) نتوانند وضعیت واقعی را درست تشخیص دهند یا مسیرهای کنترلی دچار مشکل شوند. ناهماهنگی اطلاعات (MAC/ARP) بیشتر باعث Blackhole/Forwarding مشکلدار میشود.
آموزش Cisco Nexus vPC
دوره Cisco Nexus vPC در نتویپرایم بهصورت تخصصی به آموزش تکنولوژی vPC میپردازد؛ قابلیتی کلیدی در سوئیچهای Cisco Nexus که نقش مهمی در طراحی شبکههای دیتاسنتری پایدار و مقیاسپذیر دارد. در این دوره، ابتدا مفاهیم پایه و معماری vPC تشریح میشود و سپس مراحل پیادهسازی عملی آن در سناریوهای واقعی، بررسی خواهد شد.
در این دوره، شرکتکنندگان با قابلیتها، محدودیتها و Best Practiceهای vPC آشنا میشوند و نحوه عیبیابی (Troubleshooting) و بهینهسازی عملکرد vPC در شرایط مختلف شبکه را فرا میگیرند.
هدف این دوره، توانمندسازی شما برای طراحی، راهاندازی و مدیریت مؤثر vPC در محیطهای دیتاسنتر است تا بتوانید از حداکثر کارایی و دسترسپذیری شبکه بهرهمند شوید.
جمعبندی
vPC یا Virtual Port Channel یکی از مهمترین قابلیتها در سوئیچهای Cisco Nexus است که امکان پیادهسازی افزونگی واقعی، استفاده همزمان از تمام لینکها و حذف محدودیتهای سنتی Spanning Tree را در شبکههای دیتاسنتری فراهم میکند.
با استفاده از vPC، تجهیزات متصل میتوانند بدون پیچیدگی در توپولوژی، به دو سوئیچ فیزیکی مجزا متصل شوند و آنها را بهصورت یک سوئیچ منطقی واحد مشاهده کنند.
با وجود مزایای قابلتوجهی مانند High Availability، پهنای باند بالا و مقیاسپذیری مناسب، vPC نیازمند طراحی اصولی، پیکربندی دقیق و شناخت کامل اجزاء و محدودیتهای آن است. در صورت رعایت Best Practiceها، vPC میتواند ستون اصلی یک معماری پایدار و قابلاعتماد در دیتاسنترهای مدرن باشد.
در برخی طراحیها استفاده از قابلیتهایی مثل peer-gateway و (در صورت نیاز) همگامسازی ARP میتواند مفید باشد؛ انتخاب این گزینهها میبایست مطابق سناریو (بهخصوص FHRP و لایهبندی L2/L3) و Best Practice همان پلتفرم Nexus انجام شود. همچنین Peer-Link باید ظرفیت کافی داشته باشد و بهتر است از حمل ترافیک غیر ضروری/غیر کنترلی روی آن پرهیز شود.
سوالات متداول Virtual Port Channel
1. آیا vPC جایگزین Spanning Tree میشود؟
vPC جایگزین کامل STP نیست، اما باعث میشود Spanning Tree لینکهای موازی را بلاک نکند. STP همچنان در پسزمینه فعال است، اما محدودیتهای آن در استفاده از پهنای باند در سناریوهای vPC برطرف میشود.
2. تفاوت vPC با EtherChannel معمولی چیست؟
در EtherChannel معمولی، لینکها لازم است روی یک سوئیچ فیزیکی قرار داشته باشند؛ اما vPC این امکان را فراهم میکند که یک Port-Channel بین دو سوئیچ مجزا ایجاد و افزونگی در سطح سوئیچ نیز فراهم شود.
3. آیا پیادهسازی vPC برای همه شبکهها توصیه میشود؟
vPC بیشتر برای شبکههای دیتاسنتری و محیطهایی با نیاز بالا به دسترسپذیری و پهنای باند مناسب است. در شبکههای کوچکتر، پیچیدگی vPC ممکن است بیش از نیاز باشد و راهکارهای سادهتر کارآمدتر باشند.
